印制PCB威海电路板加工中的组装环节

来源：http://wh.smt-peihe.com/news933523.html 发布时间 : 2023/4/13 8:42:00

青岛沛和电子科技有限公司为您免费提供威海电路板焊接,威海电路板加工,威海贴片加工,威海SMT加工,威海电路板生产制造，设计、研发等相关信息发布和资讯展示，敬请关注！

印制 威海电路板即常说的PCB电路板加工，PCB电路板加工装上元器件就称为电路板组件即PCB电路板加工A，板上的元器件可所以SMT（表面贴装）元件，插件元件，压件元件或拼装件。今天以服务器主板为例共享PCB电路板加工A厂的拼装工艺及常见问题。

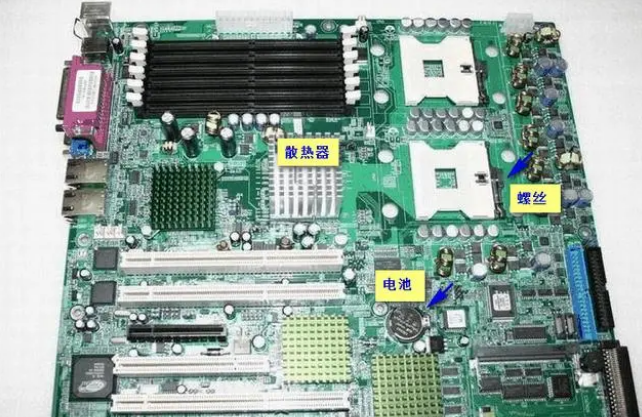

ICT测验站后，需求经过一个拼装站装置扣子电池，散热器，CPU底座的支架，CPU背板，手柄，一些阻隔用的麦拉，限位的塑胶柱，螺丝等。如图1为带拼装件的服务器主板。

拼装部件时需求施加一些外力在PCB电路板加工A上，所以PCB电路板加工A在拼装前需求放到拼装治具上固定和支撑。有些PCB电路板加工A需求对PCB电路板加工A板底板面进行拼装，就需求制作两个支撑治具。支撑治具在交付产线运用之前也需求经过静电防护和应力测验。静电防护规范可参阅ANSI/ESD S20.20。应力测验参阅IPC-JEDEC-9704A(L)。

以下按元件的类型顺次说明拼装工艺及常见问题。

1. 电池

服务器主板上的电池有分立式和卧式两种，如图2为立式电池。扣子电池要水平摆放，不能够堆叠，不能够祼手拿取。电池堆叠和祼手拿取都有或许因放电造成电量低，减少其运用寿命。电池需求运用原装盘寄存，如图3。电池原装盘是塑胶材质，简单发生静电，需求运用离子风机消散静电。离子风机可发生大量的带有正负电荷的气流，中和带电物体上的电荷。

咱们日子中运用的塑胶梳子就很简单发生静电，尤其是冬天很枯燥的时分，头发都会飞起来。当咱们身上有静电刚好又碰到金属门把的时分，手会有触电的感觉。相同静电也会对PCB电路板加工A上的静电灵敏器件如IC等有很大的伤害，并且制程的测验纷歧定能彻底挑选出来。如图4为悬挂式离子风机，它的覆盖面积较大，且不占用桌面空间。在拿取电池时，能够运用手指套以防止放电和脏污。别的电池是有极性的，装置时需求注意核对好电池正负极。

2. 散热器

散热器有几种类型，如图5为鳍片式散热器。有的散热器是来料有一层通明的塑胶，在拼装前需求撕掉的，否则元件与散热器之前隔着一层塑料，影响热量的传导开释。拼装完散热器后需求保证散热器有平贴在BGA等本体，散热器压扣或弹片有完结打开卡住PCB电路板加工或卡钩。部分散热器是有方向的，未按方向装置此类散热器对热量的开释有影响，或许导致产品的相关温度测验反常，或许损害元件。为了防止此类拼装过错，可在试产阶段请规划工程师改变物料。别的工业工程师也能够规划一些压棒类的治具辅助装置散热器以减少作业难度。

3. 螺丝

拼装螺丝需求运用电批（电动螺丝刀）。不同的螺丝头有对应不同的电批头，扭力也或许不同，如图6十字型螺丝。在运用之前电批需求校准扭力，和螺丝厂商的推荐保持一致。相同扭力的电批可替换不同的电批头，以完结不同螺丝的拼装作业。电批的作业方法是垂直往下，歪斜的电批或许导致螺丝滑丝，不能彻底锁入螺丝孔，螺丝浮高，也或许打到螺孔周边的元件。

PCB电路板加工A厂针对用电批的工位可制作治具，如图7，把PCB电路板加工A保护起来，只显露螺丝孔位置，防止电批打到PCB电路板加工铜箔或周边元件。

4. 麦拉

非金属麦拉是塑料，如图8，相同需求有配备离子风机的拼装工位才可操作。除了图4的悬挂式离子风机，图9的台式离子风机在PCB电路板加工A厂也应用广泛。不过悬挂式离子风机发生的离子气流覆盖面积大，风力调理范围宽，当然价格也更高一点。

以上是服务器中的PCB电路板加工A经常有的拼装件，部分PCB电路板加工A有些拼装件是功用测验后才拼装的，这里就纷歧一说明晰。功用测验后边有外观查看，包装，抽检工序，没有问题的话，产品就入库出货了。整个PCB电路板加工A的生产工艺及常见问题到此共享结束。
